一、概述
粉尘是影响煤矿及其他粉尘作业场所生产安全的重大隐患。JXFS 风水联动喷雾降尘装置，能够通过连续或间断性的自动喷雾洒水，作用于煤矿井下采掘工作面、运输巷道和运输设备、放炮作业和喷浆作业、综采液压支架等所有产生烟雾粉尘的作业场所，降除粉尘、烟雾、净化空气，还能吸收一定的有害气体，降低瓦斯、一氧化碳等有害气体浓度，改善和治理粉尘作业环境，是有效防止粉尘、烟雾危害的首选设备。
机械式风水联动喷雾降尘装置是一种新型、高效、低能耗、喷雾距离远的自动喷雾降尘装置。主要原理是利用专用雾化喷嘴将高速的空气流和高压水进行气水混合雾化， 形成比传统喷雾更细小的水雾，这种水雾是一种可以漂浮移动的薄雾团，这种薄雾团在空气中的滞留时间比传统的喷雾大大增加，增加水雾的降尘面积，对粉尘具有更好的吸附作用，从而达到最佳的降尘效果。主要适用于煤矿大巷、皮带转载点、放炮等作业场所。其主要特点是喷雾距离远、降尘范围大、水雾滞留时间长、降尘效率高、用水量少， 是一种高效节能的高压远程自动喷雾降尘装置。

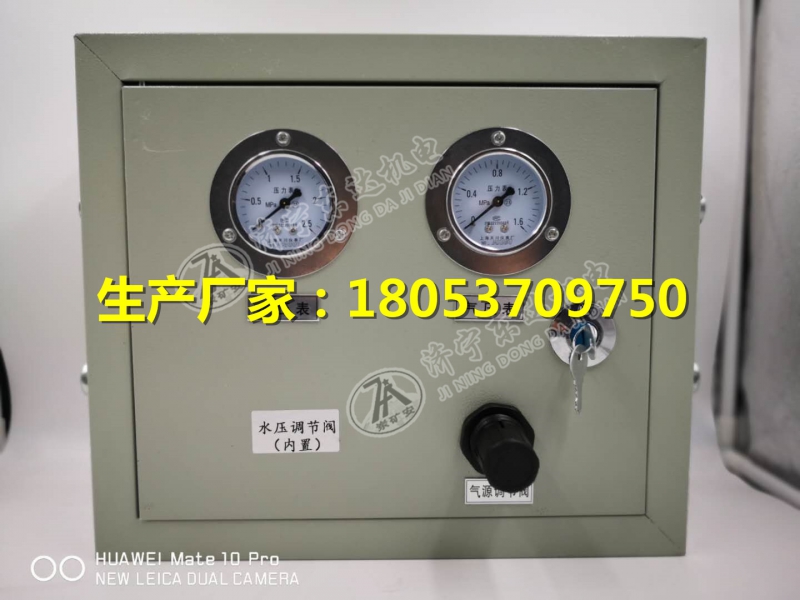

JXFS 机械式风水联动喷雾降尘装置控制箱（以下简称控制箱）采用风水控制阀对装置对风水比例进行均衡调控。控制箱门扇上镶嵌有水压表、气压表，分别显示调控后的水、气压力。
该装置适应面积广，易操作，并采用自我设计且安装有水质过滤器的风水喷雾水幕， 适应供水、供风压力范围广、不受泥沙和污水影响、供水通径大、工作稳定可靠，且该装置不用电，无安全隐患，能够长期工作而无故障。
装置的执行标准为：Q/HK001-2012《矿用风水联动喷雾降尘装置》 。
二、装置组成

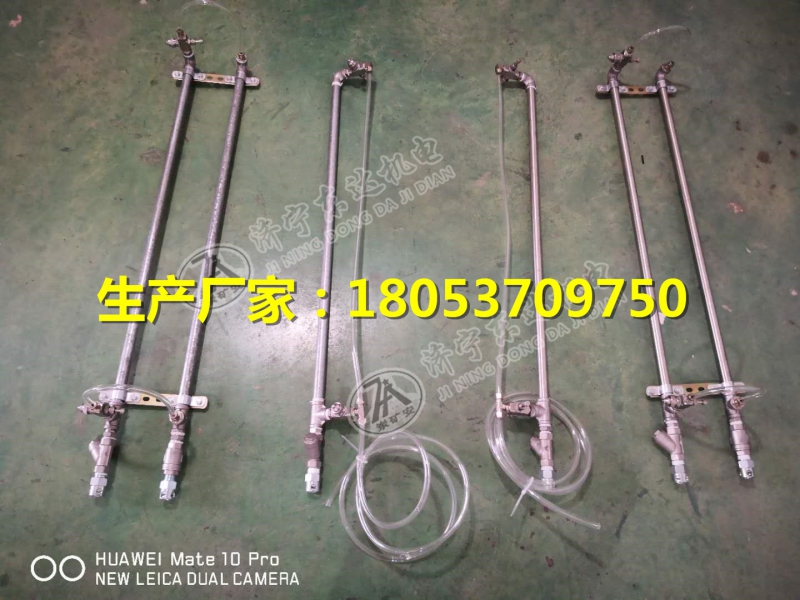

装置主要由反冲洗过滤器、控制箱、风水喷雾水幕组成。如果现场需要安装很多套喷雾降尘装置，如果水质很差，可以在工作面安装 1 台较大的自动反冲洗水质过滤器， 以便给多套喷雾装置供应比较纯净的水。
三、主要技术参数
1、适用水压: 0.2~1.6MPa
2、适用气压: 0.4~1.0MPa
3、水雾化颗粒: 5um~30um
4、全尘降尘率: ≥90%以上
5、喷雾形状: 广角圆形
6、工作噪声: ≤60dB(A)
7、工作方式: 连续
四、适用环境
装置在下列环境可以正常工作：
1、环境温度：0℃~+40℃；
2、相对湿度：≤95%（+25℃）；
3、大气压：80KPa~106KPa；
4、含有瓦斯和煤尘爆炸危险的煤矿井下；
5、无破坏金属和绝缘材料的腐蚀性气体的场所；
6、无剧烈振动、冲击的场所，但能承受峰值加速度为 500m/s2 的振动。
五、安全使用须知
1、安装使用本产品，请首先阅读使用说明书。
2、使用前，请检查水压、气压范围与产品要求是否相符。
3、使用过程中，水压要小于气压。
4、安装、维修、更换水幕前，请首先关闭气源、水源。
六、安装与使用
装置的安装和使用比较简单、方便。用户只要根据现场供水干管、供气干管情况安装控制箱、水幕等即可。具体安装步骤如下：
1、将水幕固定到需要洒水降尘的位置。
2、将控制箱用膨胀螺丝固定到巷道壁上。
3、将水幕、控制箱、进风主管、进水主管，用 KJ10 高压胶管正确连接。
4、卸掉水压阀把手，打开控制箱，将控制箱内的水压截止阀旋转到关闭状态。
5、将控制箱面板上的水压表、气压表，调至关闭状态。
6、将控制箱连接到风水输入与风水输出的管道中。
7、将控制箱内的手动截止阀调节至充分打开状态。
8、将控制箱面板上的气压阀、手柄拔出，调节气压，之后将气压阀手柄复位。
9、调节控制箱面板上的水压阀，使气、水压力比例到达出理想状态（切记要与气水喷嘴配合调节）。
10、在使用过程中，如果过滤器中的杂质较多时，可以对过滤器反冲洗。
